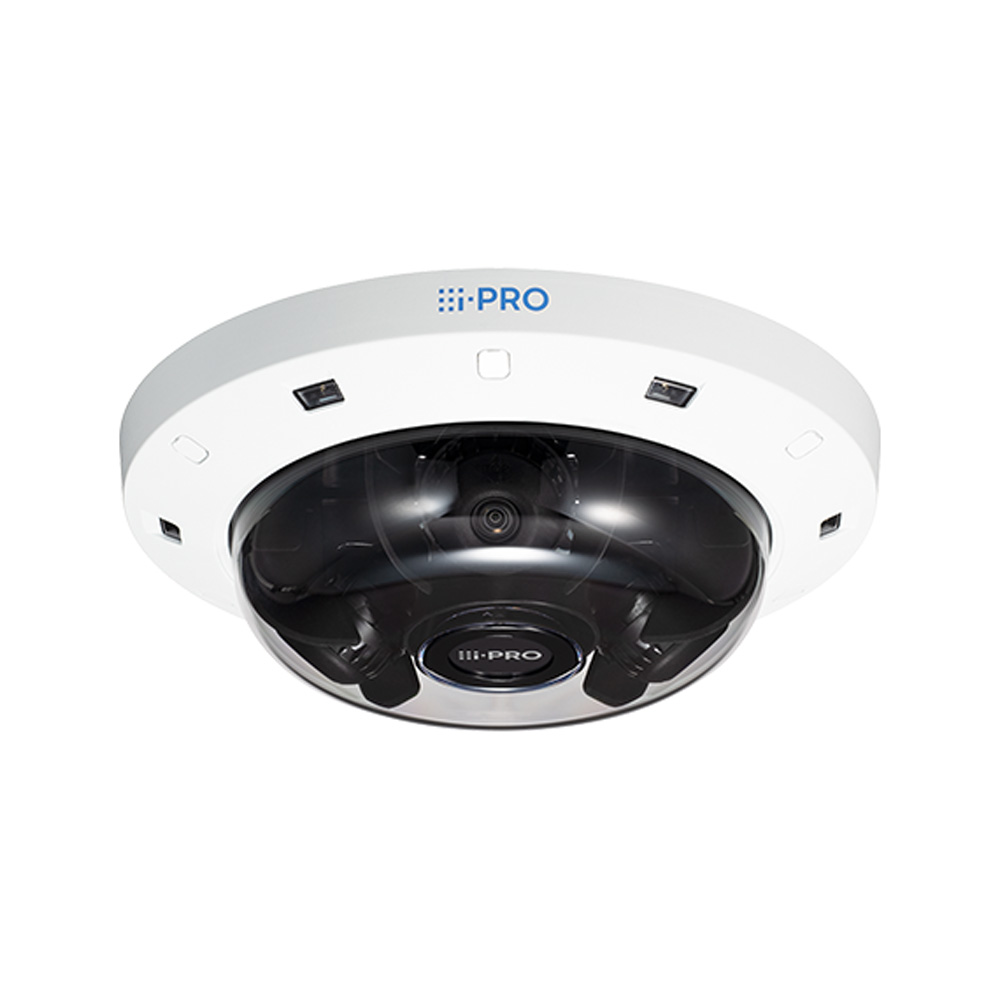

i-PRO 4x4MP屋外マルチセンサー AIネットワークカメラ WV-S8544LUX
【受注生産品】で、ご注文いただいてから生産する商品です。※受注から約2～3か月かかります。
※メーカー在庫品(在庫状況はお問い合わせください)
複数台ご希望や御見積依頼はお問い合わせください。
設置取付もご希望の方はお問い合わせください。
衝 撃や悪 天 候にも耐えられる目 立ちにくい業 界 最 薄のボディに、解 像 度 4 Kまたは 4 M Pの 高精細センサーを３つまたは4つ搭載し、一台で広範囲の撮影領域をカバーできます。
薄型ながら広いチルト角度に対応し、従来モデルよりも広範囲の撮影が可能になりました。
またすべてのモデルで赤外線LED照明を搭載し、非常に暗い環境でも撮影できます。
メーカーサイトはこちら
基本
屋内/屋外
屋外対応
電源
PoE+（IEEE802.3at準拠）
消費電力
PoE+ DC 54 V ：470 mA／約25.4 W（クラス4機器）
使用環境 ※
使用温度範囲 ： －40 ℃～+60 ℃（電源投入時： －20 ℃～+60 ℃）
使用湿度範囲 ： 10 ％～100 ％（結露しないこと）
※IR LED Lightを常時点灯して使用する場合、使用温度範囲の上限は+50 ℃です。
使用湿度範囲 ： 10 ％～100 ％（結露しないこと）
※IR LED Lightを常時点灯して使用する場合、使用温度範囲の上限は+50 ℃です。
保存環境
保存温度範囲 ： －30 ℃～＋60 ℃
保存湿度範囲 ： 10 ％～95 ％（結露しないこと）
保存湿度範囲 ： 10 ％～95 ％（結露しないこと）
防水性
IP67／IP66（IEC 60529／JIS C 0920）、Type 4X（UL50E）、NEMA 4X準拠
耐衝撃性 / 耐風速性 / その他
IK10（IEC 62262） ／ 風速40 m/s 以下 ／ いたずら防止構造
寸法
［最大径］φ300 mm［高さ］90 mm
質量
約3.3 kg
仕上げ
本体 ： アルミダイカスト i-PRO ホワイト
外郭ねじ ：ステンレス（耐食処理）
ドームカバー：ポリカーボネート樹脂 クリア
外郭ねじ ：ステンレス（耐食処理）
ドームカバー：ポリカーボネート樹脂 クリア
入出力
外部I/O端子 ※1
ALARM IN 1（アラーム入力1／白黒切換入力／自動時刻調整入力） 1 端子
ALARM IN 2（アラーム入力2／アラーム出力） 1 端子
ALARM IN 3（アラーム入力3／アラーム出力／AUX 出力） 1 端子
ALARM IN 2（アラーム入力2／アラーム出力） 1 端子
ALARM IN 3（アラーム入力3／アラーム出力／AUX 出力） 1 端子
オーディオ入力 ※1
[マイク入力時] φ3.5 mmステレオミニジャック（ステレオ入力）、使用可能マイク ：プラグインパワー方式（感度：－48 dB±3 dB（0 dB=1 V／Pa、1 kHz）、入力インピーダンス ：約2 kΩ 不平衡、供給電圧 ：2.4 V±0.5 V
[ライン入力時] 入力レベル ：約－10 dBV
[ライン入力時] 入力レベル ：約－10 dBV
オーディオ出力 ※1
φ3.5 mmステレオミニジャック（モノラル出力）
出力インピーダンス ：約600 Ω 不平衡、出力レベル ：－20 dBV
出力インピーダンス ：約600 Ω 不平衡、出力レベル ：－20 dBV
カメラ部
撮像素子 / 有効画素数
約1/2.7型CMOSセンサー ／ 約520万画素
走査面積 / 走査方式
5.38（H）mm × 3.02（V）mm ／ プログレッシブ
最低照度（カラー）
0.3 lx（50IRE、F2.0、最長露光時間：OFF（1/30 s）、AGC：11）
0.019 lx（50IRE、F2.0、最長露光時間：最大16/30 s、AGC：11）※換算値
0.019 lx（50IRE、F2.0、最長露光時間：最大16/30 s、AGC：11）※換算値
最低照度（白黒）
0 lx（ 50IRE、F2.0、最長露光時間：OFF（1/30 s）、AGC：11、IR LED点灯時）
0.12 lx（ 50IRE、F2.0、最長露光時間：OFF（1/30 s）、AGC：11）
0.0075 lx（ 50IRE、F2.0、最長露光時間：最大16/30 s、AGC：11）※換算値
0.12 lx（ 50IRE、F2.0、最長露光時間：OFF（1/30 s）、AGC：11）
0.0075 lx（ 50IRE、F2.0、最長露光時間：最大16/30 s、AGC：11）※換算値
インテリジェントオート（iA）
On／Off
スーパーダイナミック / ダイナミックレンジ
On／Off（0から31の範囲でレベル設定が可能） ／ 最大108 dB（スーパーダイナミックOn、レベル31）
各種画質調整
最大ゲイン： 0から11の範囲でレベル設定が可能 ／ 暗部補正： 0から255の範囲でレベル設定が可能
逆光／強光補正
逆光補正（BLC）／強光補正(HLC)／Off（0から31の範囲でレベル設定が可能、スーパーダイナミック、インテリジェントオートがOff 時のみ）
霧補正 / 光量制御モード
On／Off（0から8の範囲でレベル設定が可能、インテリジェントオート、コントラスト自動調整が Off 時のみ） ／ フリッカレス（50 Hz）／フリッカレス（60 Hz）／ELC
最長露光時間
【30fps モード】 最大1/10000 s、最大1/4000 s、最大1/2000 s、最大1/1000 s、最大1/500 s、最大1/250 s、最大1/120 s、最大1/100 s、最大2/120 s、最大2/100 s、最大3/120 s、最大1/30 s、最大2/30 s、最大4/30 s、最大6/30 s、最大10/30 s、最大16/30 s
【25fps モード】 最大1/10000 s、最大1/4000 s、最大1/2000 s、最大1/1000 s、最大1/500 s、最大1/250 s、最大1/100 s、最大2/100 s、最大3/100 s、最大1/25 s、最大2/25 s、最大4/25 s、最大6/25 s、最大10/25 s、最大16/25 s
【25fps モード】 最大1/10000 s、最大1/4000 s、最大1/2000 s、最大1/1000 s、最大1/500 s、最大1/250 s、最大1/100 s、最大2/100 s、最大3/100 s、最大1/25 s、最大2/25 s、最大4/25 s、最大6/25 s、最大10/25 s、最大16/25 s
カラー／白黒切換 / IR LED Light
Off／On（IR Light Off）／On（IR Light On）／Auto1（IR Light Off）／Auto2（IR Light On）／Auto3（SCC） ／
IR LED Light： High／Middle／Low／Off（最長照射距離 ： 15m）
IR LED Light： High／Middle／Low／Off（最長照射距離 ： 15m）
ホワイトバランス / デジタルノイズリダクション
ATW1／ATW2／AWC ／ 0から255の範囲でレベル設定が可能
プライバシーゾーン／VIQS
有効／無効（ゾーン設定 最大8か所）
画面内文字表示
On／Off、最大40文字、最大2行（アルファベット、漢字、ひらがな、カタカナ、数字、記号）
各種検知機能
動作検知（VMD）： 有効／無効（4 エリア設定可能） ／ 妨害検知（SCD）： 有効／無効（1 エリア設定可能） ／ 音検知： On／Off ／ AI音検知： 銃声、悲鳴、クラクション、ガラスが割れる音、その他から選択可能
画像回転
0°（Off）／90°／180°（上下反転）／270°
レンズ部
ズーム比
光学ズーム ： 2.5倍（電動ズーム／電動フォーカス） ／ EX光学ズーム： 最大10.5倍（2.5～10.5倍：画像解像度 640×360時）
焦点距離（f） / 最大口径比（F）
2.9 mm ～ 7.3 mm ／ 1：2.0（WIDE）～ 1：3.0（TELE）
フォーカス範囲 / 絞り範囲
1 m ～ ∞ ／ F2.0 ～ F3.0
画角
【16 ： 9 モード】※ 水平 ：43°（TELE）～100°（WIDE）、垂直 ：24°（TELE）～56°（WIDE）
※【4：3モード】には対応していません。
※【4：3モード】には対応していません。
調整角度
カメラ1、2、3、4
水平（PAN）角：±125 °※、垂直（TLLT）角：10 °～ 105 °、傾き（YAW）角：±90 °、スイング(TWIST)角：±30 °
※各カメラユニットの調整可能範囲です。調整可能範囲は、他のカメラユニットとの位置関係で変わります。
水平（PAN）角：±125 °※、垂直（TLLT）角：10 °～ 105 °、傾き（YAW）角：±90 °、スイング(TWIST)角：±30 °
※各カメラユニットの調整可能範囲です。調整可能範囲は、他のカメラユニットとの位置関係で変わります。
ネットワーク部
ネットワーク
10BASE-T／100BASE-TX／1000BASE-T※、RJ45コネクター
※1000BASE-T対応の機器を使用してください。
※1000BASE-T対応の機器を使用してください。
画像解像度
【16 ： 9 モード】※ 2688×1520／2560×1440／1920×1080／1280×720／640×360／320×180
※【4：3モード】には対応していません。
※【4：3モード】には対応していません。
画像圧縮方式（H.265/H.264）
配信モード ： 固定ビットレート／可変ビットレート／フレームレート指定／ベストエフォート配信
フレームレート ：
【30fpsモード】 1 fps／3 fps／5 fps*／7.5 fps*／10 fps*／12 fps*／15 fps*／20 fps*／30 fps*
【25fpsモード】 1 fps／3.1 fps／4.2 fps*／6.25 fps*／8.3 fps*／12.5 fps*／20 fps*／25 fps*
（※「*」付のフレームレートを設定した場合は、設定した値よりもフレームレートが低下することがあります）
1クライアントあたりのビットレート ： 64 kbps／128 kbps*／256 kbps*／384 kbps*／512 kbps*／768 kbps*／1024 kbps*／1536 kbps*／2048 kbps*／3072 kbps*／4096 kbps*／6144 kbps*／8192 kbps*／10240 kbps*／12288 kbps*／14336 kbps*／16384 kbps*／20480 kbps*／24576 kbps* ／ --自由入力-- （※ビットレートは、「解像度」によって設定可能な範囲が異なります）
画質 ：
●固定ビットレート、フレームレート指定、ベストエフォート配信の場合：動き優先／標準／画質優先
●可変ビットレートの場合：0最高画質／1高画質／2／3／4／5標準／6／7／8／9低画質
配信方式 ： ユニキャスト（ポート番号設定：オート）／ユニキャスト（ポート番号設定：マニュアル）／マルチキャスト
フレームレート ：
【30fpsモード】 1 fps／3 fps／5 fps*／7.5 fps*／10 fps*／12 fps*／15 fps*／20 fps*／30 fps*
【25fpsモード】 1 fps／3.1 fps／4.2 fps*／6.25 fps*／8.3 fps*／12.5 fps*／20 fps*／25 fps*
（※「*」付のフレームレートを設定した場合は、設定した値よりもフレームレートが低下することがあります）
1クライアントあたりのビットレート ： 64 kbps／128 kbps*／256 kbps*／384 kbps*／512 kbps*／768 kbps*／1024 kbps*／1536 kbps*／2048 kbps*／3072 kbps*／4096 kbps*／6144 kbps*／8192 kbps*／10240 kbps*／12288 kbps*／14336 kbps*／16384 kbps*／20480 kbps*／24576 kbps* ／ --自由入力-- （※ビットレートは、「解像度」によって設定可能な範囲が異なります）
画質 ：
●固定ビットレート、フレームレート指定、ベストエフォート配信の場合：動き優先／標準／画質優先
●可変ビットレートの場合：0最高画質／1高画質／2／3／4／5標準／6／7／8／9低画質
配信方式 ： ユニキャスト（ポート番号設定：オート）／ユニキャスト（ポート番号設定：マニュアル）／マルチキャスト
JPEG（MJPEG）
画質選択 ： 0最高画質／1高画質／2／3／4／5標準／6／7／8／ 9低画質（0〜9の10段階） ／ 配信方式 ： PULL（静止画更新）／PUSH（MJPEG）
画像更新速度 ：
【30 fpsモード】 0.1 fps／0.2 fps／0.33 fps／0.5 fps／1 fps／2 fps／3 fps／5 fps／6 fps／10 fps／12 fps／15 fps／30 fps
【25 fpsモード】 0.08 fps／0.17 fps／0.28 fps／0.42 fps／1 fps／2.1 fps／3.1 fps／4.2 fps／5 fps／8.3 fps／12.5 fps／25 fps
（※JPEGとH.265／H.264同時動作時のJPEGフレームレートは制限あり）
画像更新速度 ：
【30 fpsモード】 0.1 fps／0.2 fps／0.33 fps／0.5 fps／1 fps／2 fps／3 fps／5 fps／6 fps／10 fps／12 fps／15 fps／30 fps
【25 fpsモード】 0.08 fps／0.17 fps／0.28 fps／0.42 fps／1 fps／2.1 fps／3.1 fps／4.2 fps／5 fps／8.3 fps／12.5 fps／25 fps
（※JPEGとH.265／H.264同時動作時のJPEGフレームレートは制限あり）
スマートコーディング
GOP制御 ： Off／Low (可変GOP 1s-8s)／Mid (可変GOP 4s-16s)／Advanced (固定GOP 60s ＋ 1s キーフレーム)*／Frame rate control (可変GOP 4s-16s + frame rate control)* （※*はH.265のみ対応）
スマートVIQS / スマートＰピクチャ制御 ： On(High)／On(Low)／Off ／ On／Off
スマートVIQS / スマートＰピクチャ制御 ： On(High)／On(Low)／Off ／ On／Off
音声圧縮方式
G.726（ADPCM） ：16 kbps／32 kbps、G.711 ：64 kbps、AAC-LC※ ：64 kbps／96 kbps／128 kbps
※microSDメモリーカードへの録音は、AAC-LC（Advanced Audio Coding - Low Complexity）のみ使用します。
※microSDメモリーカードへの録音は、AAC-LC（Advanced Audio Coding - Low Complexity）のみ使用します。
対応プロトコル / セキュリティ
IPv6 ： TCP／IP、UDP／IP、HTTP、HTTPS、SSL／TLS、SMTP、DNS、NTP、SNMPv1／v2／v3、DHCPv6、RTP、MLD、ICMP、ARP、IEEE 802.1X、DiffServ、LLDP、MQTT
IPv4 ： TCP／IP、UDP／IP、HTTP、HTTPS、SSL／TLS、RTSP、RTP、RTP／RTCP、SMTP、DHCP、DNS、DDNS、NTP、SNMPv1／v2／v3、UPnP、IGMP、ICMP、ARP、IEEE 802.1X、DiffServ、SRTP、LLDP、MQTT
セキュリティ ： ユーザー認証、ホスト認証、HTTPS※、動画ファイルの改ざん検出
※FIPS 140-2 level 3認定／証明書がプリインストールされています。
IPv4 ： TCP／IP、UDP／IP、HTTP、HTTPS、SSL／TLS、RTSP、RTP、RTP／RTCP、SMTP、DHCP、DNS、DDNS、NTP、SNMPv1／v2／v3、UPnP、IGMP、ICMP、ARP、IEEE 802.1X、DiffServ、SRTP、LLDP、MQTT
セキュリティ ： ユーザー認証、ホスト認証、HTTPS※、動画ファイルの改ざん検出
※FIPS 140-2 level 3認定／証明書がプリインストールされています。
最大接続数
24※（カメラへ同時接続できるセッション数、条件による）
動作確認済みmicroSDメモリーカード（別売り）※
microSDXCメモリーカード：64 GB、128 GB、256 GB、512 GB
microSDHCメモリーカード：4 GB、8 GB、16 GB、32 GB ／ microSDメモリーカード：2 GB
※スピードクラスClass6以上の業務用ｍicroSDメモリーカードを使用してください。スピードクラスClass10対応のｍicroSDメモリーカードの場合は、UHS-1（Ultra High Speed-1）対応のカードを使用してください。
microSDHCメモリーカード：4 GB、8 GB、16 GB、32 GB ／ microSDメモリーカード：2 GB
※スピードクラスClass6以上の業務用ｍicroSDメモリーカードを使用してください。スピードクラスClass10対応のｍicroSDメモリーカードの場合は、UHS-1（Ultra High Speed-1）対応のカードを使用してください。
携帯端末／タブレット端末対応
iPad／iPhone（iOS 8以降）、Android™端末
対応OSとブラウザ
対応OS
Microsoft Windows 10 / 11（日本語版）
対応ブラウザ
Google Chrome™、Firefox、Microsoft Edge（Chromium版以降）
注記
※1 本機の外部I/O端子、オーディオ入力、オーディオ出力を使用する際は、別売りの外部マルチケーブル（WV-QCA501UX）が必要です。
必ず一度ご確認ください
※取付金具は別売りです。
※ご注文後に在庫数を確認し発送メールをお送りいたします。
※在庫がある場合は、3～5営業日に発送致します。
※在庫切れや納期がかかる場合は、別途連絡させていただきます。
※在庫状況を確認したい場合などは、一度お問い合わせください。
※購入方法やお支払い方法、送料等「ご利用案内」でご確認下さい。
